Платиновые катализаторные сетки ПлРд ГОСТ Р 54151 в Воронеже
Платиновые катализаторные сетки в Воронеже: ассортимент и поставка

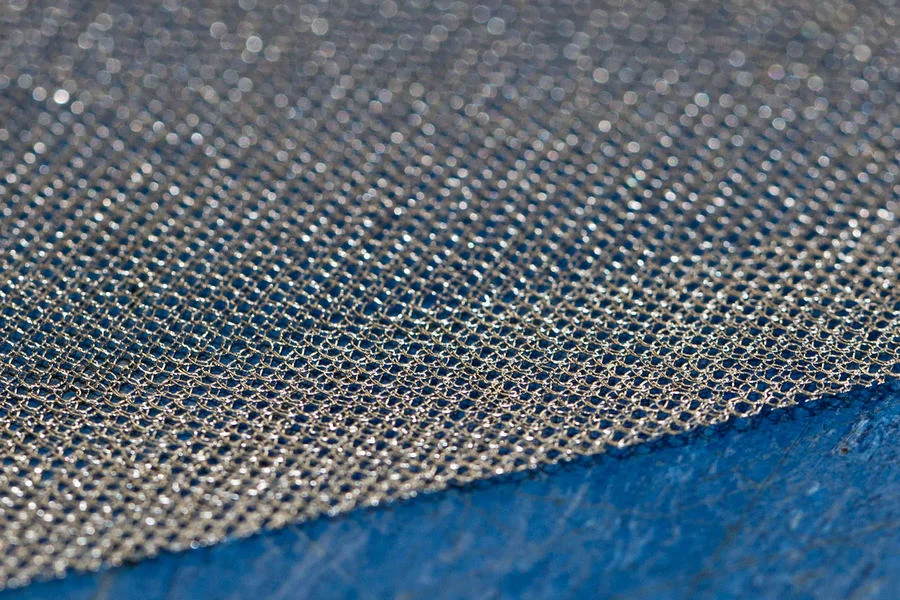

Платиновые катализаторные сетки — тканые и вязаные сетки из сплавов на основе платины по ГОСТ Р 54151-2010. Их ставят пакетом в контактный аппарат окисления аммиака: производство азотной кислоты (HNO3), синильной кислоты (HCN) и гидроксиламинсульфата. ГК «Тантал» поставляет сетки марок ПлРд 92,5-7,5, ПлПдРд 92,5-4-3,5 и ПлПдРдРу 81-15-3,5-0,5 со склада в России, с паспортом партии и возможностью аффинажа отработанного пакета. Другие формы платины — в разделе изделия из платины.
Виды и типоразмеры катализаторных сеток
По способу изготовления сетки делят на тканые и вязаные. Тканые — полотняное переплетение с квадратной ячейкой, тип СПП. Вязаные образуют петли из одной проволоки: типы 1Х1, 2Х1, 3Х1 и 3Х.
| Типоразмер | Ячейка, мм | Диаметр проволоки, мм | Ячеек на 1 см² |
|---|---|---|---|
| СПП 0220 | 0,220 | 0,092 ± 0,004 | 1024 ± 65 |
| СПП 0236 | 0,236 | 0,076 ± 0,003 | по ГОСТ Р 54151 |
| СПП 0253 | 0,253 | 0,060 ± 0,003 | по ГОСТ Р 54151 |
Вязаные сетки делают из проволоки диаметром 0,050–0,092 мм. Форма — круглая, диаметр до 5000 мм; по периметру — проковка или окантовка бортом той же сетки. Сетки свыше 1000 мм допускается собирать из двух или трёх полотен со швом. По согласованию поставляют сетки с активацией поверхности и без неё (БА).
Марки сплавов ПлРд, ПлПдРд и ПлПдРдРу
Химический состав задаёт ГОСТ 13498-2010. Для сеток по ГОСТ Р 54151-2010 применяют четыре основные марки. ПлРд-7 и ПлРд-10 (ПлРд 90-10) встречаются у поставщиков как технологические аналоги, но в каталоге ГК «Тантал» базовые позиции — марки стандарта 2010 года.
| Марка | Состав, ориентир | Где ставят |
|---|---|---|
| ПлРд 92,5-7,5 | Pt ~92,5 %, Rh ~7,5 % | HNO3, HCN, гидроксиламинсульфат |
| ПлРд 95-5 | Pt ~95 %, Rh ~5 % | Окисление аммиака, азотная кислота |
| ПлПдРд 92,5-4-3,5 | Pt ~92,5 %, Pd ~4 %, Rh ~3,5 % | HNO3, снижение загрузки Pt |
| ПлПдРдРу 81-15-3,5-0,5 | Pt ~81 %, Pd ~15 %, Rh ~3,5 %, Ru ~0,5 % | Высокое давление, экономия платины |
Родий повышает прочность нити при 850–920 °C и снижает потери платины испарением. Палладий и рутений в четырёхкомпонентном сплаве уменьшают расход Pt при сопоставимой конверсии NH3.
Характеристики и свойства
Рабочая температура пакета — обычно 850–920 °C. Конверсия аммиака на пакете из 3–20 сеток превышает 95 % при штатном режиме. Диаметр проволоки в сортаменте каталога — 0,060–0,092 мм, типы вязки 3Х92/1, 3Х86/1, 3Х82/1, 3Х76/1 и тканые СПП 0220 / 0236 / 0253.
Платина химически инертна к азотной кислоте и оксидам азота в зоне контакта; катализ — гетерогенный, на поверхности нити. Примеси Fe, Ni, Cu, Si, Pb, Sn нормируют как каталитические яды: каждую партию сопровождают сертификатом химического состава. Удельная поверхность и расчётная масса 1 дм² — справочные приложения ГОСТ Р 54151-2010.
Применение платиновых катализаторных сеток
Основной процесс — окисление аммиака на платине в производстве азотной кислоты. Пакет сеток монтируют в конвертере; за ним ставят уловительные сетки из палладия (Pd-Ni), которые возвращают 60–80 % унесённой платины.
- Азотная кислота: контактные аппараты атмосферного и повышенного давления.
- Синильная кислота (HCN) и гидроксиламинсульфат: чаще ПлРд 92,5-7,5 и ПлРд 90-10.
- Регенерация: отработанный пакет сдаётся на аффинаж, металл возвращается в новые сетки или слитки.
Синтез серной кислоты не является типовым назначением этих сеток: в Title и тексте опираемся на HNO3 и HCN, а не на H2SO4.
Сварка, швы и сборка пакета
Катализаторную сетку не варят как стальной лист. Соединения — по ГОСТ Р 54151-2010: шов между полотнами на диаметрах свыше 1000 мм, проковка или окантовка периметра. Платиновую и платинородиевую проволоку сваривают водородно-кислородным пламенем или лазером; MMA-электродами такие сплавы не сваривают.
Активацию поверхности выполняют пламенем водорода или электрохимически — так поднимают удельную поверхность перед первым пуском. Пакет собирают из нескольких сеток (часто 3–20 слоёв) с заданным порядком тканых и вязаных полотен. После пакета ставят уловители Pd-Ni. Подогрев «как у стали» не нужен: режим задаёт пуск конвертера, а не сварочная технология.
Достоинства и недостатки
Плюсы: конверсия NH3 выше 95 %, стойкость при 850–920 °C, регенерация металла аффинажем, понятный сортамент ГОСТ Р 54151, срок службы пакета 3–12 месяцев в зависимости от давления.
Минусы: высокая стоимость Pt и Rh; безвозвратные потери платины 50–150 мг на 1 т HNO3 без уловителей; тонкая нить 0,06–0,09 мм чувствительна к механике и гидроудару; простой на замене пакета; без уловительных сеток экономика хуже. Для низкотемпературных процессов пакет из платины избыточен — там другие катализаторы.
Условия поставки
Склад в России, отгрузка в день оплаты при наличии типоразмера. Минимальная партия — от одной сетки или по согласованию пакета. Паспорт качества, маркировочная бирка сплава, упаковка по ГОСТ 14192 (рулон, бумага, полиэтилен, ящик). Гарантийный срок хранения по стандарту — до 20 лет в заводской упаковке. Доставка по России, инкассация драгметалла, приём отработанных сеток на аффинаж.
Смотрите также
ГОСТ Р 54151-2010
Тканые СПП и вязаные 3Х, марки ПлРд, ПлПдРд, ПлПдРдРу, активация поверхности.
Склад в России
99 позиций: 0,060–0,092 мм, СПП 0220/0236/0253 и вязка 1Х/3Х.
Паспорт и аффинаж
Сертификат состава, бирка сплава, приём отработанного пакета в зачёт металла.
HNO₃ и HCN
Окисление аммиака 850–920 °C, уловители Pd-Ni, конверсия выше 95 %.
ГОСТы, стандарты и марки — Платиновые катализаторные сетки
Услуги по металлу — Платиновые катализаторные сетки
Частые вопросы
Тканые или вязаные сетки из сплавов платины с родием, палладием и рутением. Их ставят пакетом в контактный аппарат окисления аммиака — в первую очередь для азотной и синильной кислот.
Основной стандарт изделий — ГОСТ Р 54151-2010. Марки сплавов — ГОСТ 13498-2010. Старый ГОСТ 3193-74 и межгосударственный ГОСТ 3193-2015 описывают ту же продукцию; ГОСТ 18337-95 к сеткам каталога не относится.
В каталоге: ПлРд 92,5-7,5, ПлПдРд 92,5-4-3,5, ПлПдРдРу 81-15-3,5-0,5. По запросу — ПлРд 95-5 и технологический ПлРд 90-10.
Тканая СПП — полотняное переплетение с фиксированной ячейкой 0,220–0,253 мм. Вязаная (1Х, 3Х) пластичнее при монтаже большого диаметра и часто идёт в верхние слои пакета.
Полотна большого диаметра соединяют швом по ГОСТ, периметр проковывают или окантовывают. Проволоку сваривают водородно-кислородным пламенем или лазером. Пакет набирают из нескольких сеток, за ним ставят уловители Pd-Ni.
Обычно 3–12 месяцев: на высоком давлении (6–8 атм) износ быстрее. Потери Pt без уловителей — порядка 50–150 мг на 1 т HNO₃.
Да. Аффинаж возвращает 98,5–99 % Pt и Rh. Металл засчитывают в новые сетки или слитки.
Напишите типоразмер (СПП или 3Х), марку, диаметр сетки и число слоёв. Минимум — от 1 сетки, доставка по России, склад в Москве.
